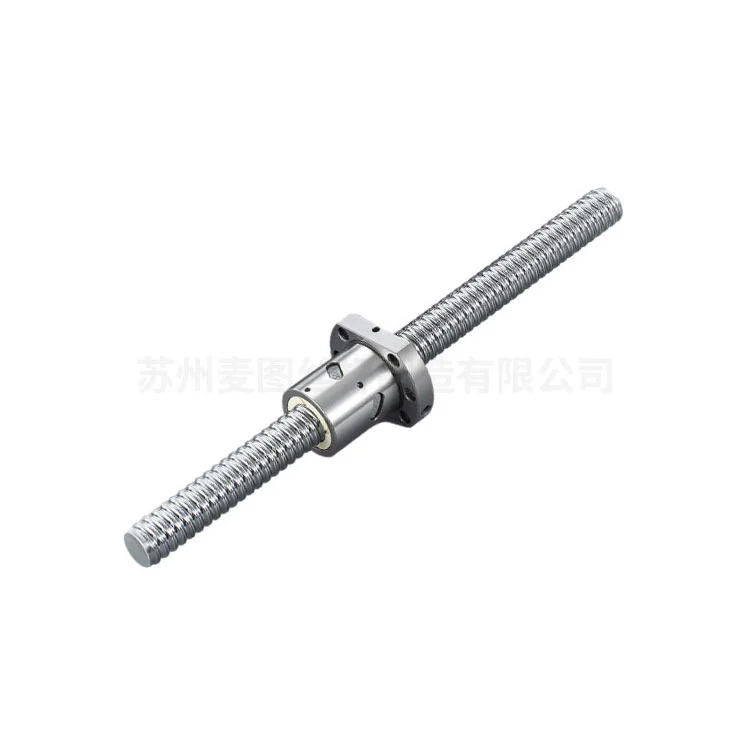

Dobbelt møtrik rullet kugleskrue

Med rod i kernekonstruktionskoncepter er Maitus kvalitets dobbeltmøtrik rullede kugleskruer afhængige af en rullende kontaktmekanisme - recirkulerende kuglelejer reducerer friktionen mellem skrueakslen og møtrikken til et minimum. Dette innovative design overgår trapezformede blyskruer med en betydelig margin og kan prale af en mekanisk effektivitet på 90 % eller højere. Som sådan er det blevet et uerstatteligt valg til applikationer, hvor præcision, pålidelighed og energibesparelser ikke er til forhandling.

Tekniske højdepunkter

1.Gevind på skruen skabes via en præcis koldvalsningsteknik. Denne proces øger overfladens hårdhed og sikrer ensartet kornstruktur, alt imens omkostningerne holdes overskuelige for mellemstore til store produktionsserier.

2.Møtrikken har et pladsbesparende design integreret med kuglereturkanaler og deflektorer. Denne opsætning garanterer problemfri boldrecirkulation, selv når den udsættes for svingende belastninger og driftshastigheder.

3.Vælgbare forspændingsløsninger – såsom dobbeltmøtrikkonfigurationer eller forskudte ledninger – eliminerer effektivt aksialt slør og leverer enestående positionsmæssig repeterbarhed til krævende opgaver.

4. Fremstillet i nøje overensstemmelse med ISO 3408 og JIS B1192 standarder, hvilket sikrer ensartet dimensionsnøjagtighed og pålidelig ydeevne på tværs af alle enheder.

Nøgleydelsesfordele

Koldvalseprocessen påfører skruens overflade kompressive restspændinger, hvilket fører til bemærkelsesværdige forbedringer på tre kritiske områder:

1. Forlænget træthedslevetid: Forbedret holdbarhed under dynamiske belastningsforhold, med nominel levetid beregnet i overensstemmelse med industristandarden L10 levetidsformel.

2. Overlegen stivhed: Optimerede stivhedsegenskaber gør denne kugleskrue ideel til applikationer, der kræver hurtig reaktionsevne og minimal strukturel deformation.

3. Jævn, støjsvag drift: En førsteklasses overfladefinish (med Ra-værdier typisk ≤ 0,4 μm) minimerer vibrationer og reducerer driftsstøj, hvilket forbedrer den samlede systemydelse.

Materiale specifikationer

Anvendelsesindustrier

CNC-værktøjsmaskiner og industriel robotik

Luftfartsaktiveringssystemer

Medicinsk billeddannelse og automatiseret diagnostisk udstyr

Halvleder wafer håndtering og litografi

Samlebånd til elbilbatterier

Vores dobbeltmøtrik rullede kugleskrue gennemgår strenge tests for positionsnøjagtighed. Og dette kan sikre overensstemmelse med industrielle præcisionskvaliteter (C3-C7). Ved at kombinere valset gevindøkonomi med kugleskrueydelse leverer dette produkt en optimal løsning til automationsindustrier, hvor præcision, levetid og samlede ejeromkostninger er følsomme.

Produktionsparametre

Hvorfor vælge Maitu til dine behov?

Engineering Excellence og dokumenteret track record:

Med over 12 års specialiseret fremstillingserfaring (stammer fra en 20-årig arv i Shanghai), har Maitu med succes leveret over 16.000 typer skruekonfigurationer. Vi sælger ikke kun dele; vi leverer bevægelseskontrolløsninger understøttet af en historie med at betjene 5.000+ globale kunder.

Zero-Backlash Precision med Double Nut Technology:

Vores dobbeltmøtrik rullede kugleskruer er konstrueret til at eliminere aksialt tilbageslag gennem valgbare forspændingsløsninger. I modsætning til standard enkeltmøtrikker giver vores dobbeltmøtrikkonfiguration overlegen positionsmæssig repeterbarhed og forbedret stivhed, hvilket gør dem til det optimale omkostningseffektive alternativ til dyre jordskruer til C5-C7 præcisionskrav.

Overlegen materialeintegritet og overfladefinish:

Vi bruger SCM435/SNCM220 kromstål med højt kulstofindhold, gennemhærdet til HRC 58-62. Kombineret med vores præcisions koldvalseteknik og en overfladefinish på Ra ≤ 0,4 μm, tilbyder vores skruer forlænget L10-udmattelseslevetid og en mekanisk effektivitet på over 90 %, hvilket reducerer de samlede ejeromkostninger (TCO) markant.

Avanceret sporbarhed via selvudviklet ERP:

Kvalitet er en videnskab, ikke en tilfældighed. Maitu bruger et proprietært ERP-system til at spore hvert trin i produktionen - fra varmebehandling af råmaterialer til endelig dynamisk test. Dette sikrer, at hver forsendelse nøje overholder ISO 3408- og JIS B1192-standarderne, hvilket giver vores kunder fuld gennemsigtighed og ensartet kvalitet.

FAQ

1. Hvordan sikrer Maitu præcisionskvaliteten af ​​en rullet kugleskrue sammenlignet med en jordet?

Mens jordskruer traditionelt bruges til ultrahøj præcision, giver Maitus avancerede koldvalsningsteknologi kombineret med vores Double Nut Preload System os mulighed for at opnå C5 til C7 præcisionskvaliteter. Dette tilbyder en højtydende løsning med et væsentligt lavere prispunkt, ideel til automatisering og robotteknologi, hvor både nøjagtighed og budget er kritiske faktorer.

2. Kan du levere tilpasset slutbearbejdning i henhold til vores specifikke CAD-tegninger?

Ja. Vi driver 10 specialiserede produktionslinjer udstyret med højpræcisions CNC drejebænke specielt til brugerdefineret slutbearbejdning. Uanset om din applikation kræver specifikke snapringriller, nøgleaksler eller gevindskårne ender, sikrer vi, at bearbejdningen er koncentrisk med kuglebanen for at forhindre vibrationer og for tidligt slid.

3. Hvad er den typiske leveringstid for bulkordrer og OEM-tilpasninger?

Takket være vores dobbelte fabriksopsætning i Suzhou og Dongguan opretholder vi en høj produktionskapacitet. For standard specifikationer fører vi et betydeligt lager af valsede aksler. For OEM-tilpasninger, når tegningen er bekræftet via vores ERP-overvågede arbejdsgang, leverer vi en strømlinet produktionsplan for at sikre rettidig levering, selv for store mængder ordrer.

4. Hvordan garanterer du kvaliteten og ydeevnen af ​​kugleskruerne før forsendelse?

Hver Maitu dobbeltmøtrik rullet kugleskrue gennemgår en streng inspektionsprotokol. Dette omfatter test af overfladehårdhed, dimensionsbekræftelse (kompatibel med ISO 3408) og test af glat kørsel.

Kugleskruemøtrik reference

For flere detaljer og andre nødtyper, kontakt os venligst.
