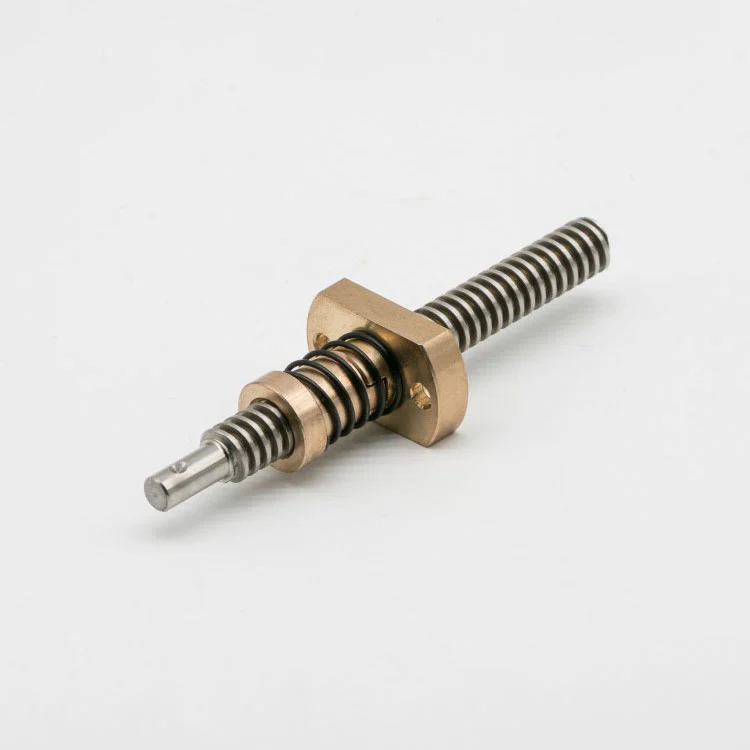

Anti-backlash trapezformet møtrik til CNC-maskine

Maitu overholder konceptet "tilpasning til præcisionstilpasning" og leverer omfattende tilpasningsløsninger til Anti-Backlash Trapezmøtrik til CNC-maskine, fuldt tilpasset de forskellige modeller og arbejdsforhold for CNC-udstyr. I henhold til din CNC-maskines bæreevne, bearbejdningsnøjagtighedsgrad, arbejdstemperaturområde og installationsplads kan vi tilpasse nøgleparametre, herunder trapezgevindspecifikation (30-graders standard trapezformet eller 29-graders ACME), møtrikkens samlede størrelse, flangestruktur, forspændingskvalitet og materialevalg. Produktet vedtager en kompakt integreret struktur, som kan matches direkte med den eksisterende trapezformede skrue på CNC-maskiner, hvilket reducerer omkostningerne til installationsændringer og forbedrer effektiviteten til opgradering af udstyr.

Produktets tekniske specifikationer

Bemærk: * angiver særlige specifikationer, som kan tilpasses i henhold til modellen, belastningskravene og krav til positionsnøjagtighed for dine CNC-maskiner. Vi kan også justere forspændingsgraden (C1/C2/C3) i henhold til dine faktiske behov for at opnå optimal præcision og momentbalance.

Produkthøjdepunkter og fordele ved CNC-tilpasning

1. Integreret trapezformet anti-backlash-design: Vedtager trapezformet gevindstruktur i ét stykke kombineret med præcis forspændingskalibrering, som eliminerer aksial frigang uden yderligere fjedermekanismer, hvilket sikrer stabil slørelimineringseffekt, enkel struktur og stærk pålidelighed og undgår fjedertræthedsfejl ved langvarig drift af CNC-maskiner.

2. Gevindindgreb med høj stivhed: Det trapezformede gevind behandles ved præcisionsgevindrulleteknologi, og tandprofilens halvvinkel styres inden for ±10′, med tandsidens ligehed op til ±2μm, hvilket realiserer stramt gevindindgreb med trapezskruen, forbedrer transmissionsstivheden og modstår skærereaktionskraft i CNC.

3. Præcisionsbearbejdede gevindprofiler til glat transmission: Udstyret med et specialiseret værksted dedikeret til gevindværktøj, anvender Anti-Backlash trapezformet møtrik til CNC-maskine avancerede teknikker til modifikation af gevindprofiler og en præcisionsmøtrik-lapningsproces. Dette resulterer i en møtrikoverfladeruhed (finish) på ≤ Ra0,2 og en reduceret friktionskoefficient på 0,09–0,13, hvilket sikrer jævn transmission fri for blokering eller unormal støj, samtidig med at energiforbruget i CNC-motorer sænkes effektivt.

4. Enestående miljøtilpasningsevne: Produktet gennemgår specialiserede overfladebehandlinger for korrosionsbestandighed og slidstyrke, hvilket effektivt beskytter det mod de korrosive virkninger af skærevæsker, metalspåner og andre forurenende stoffer, der er fremherskende i CNC-bearbejdningsmiljøer. Ydermere opretholder den en stabil ydeevne over et bredt temperaturområde på -15°C til 250°C, hvilket fuldt ud opfylder kravene til langsigtet, kontinuerlig drift i CNC-udstyr.

Ydelsesindeks og kvalitetsstandarder

1. Materialevalg & ydeevne: Valgfri højstyrke bronzelegering (fremragende bæreevne og varmeafledning) og ingeniørplast (selvsmørende, letvægts) materialer, blandt hvilke det sjældne jordarters legeringsmateriale kan opnå 3 gange levetiden for almindelige tinbronzemøtrikker, hvilket fuldt ud matcher belastningskravene fra forskellige CNC-maskiner.

2. Præcisionsindikatorer: Gevindpræcisionen når ISO 3-niveau, stigningsfejlen er mindre end ±0,002 mm, sløret kan kontrolleres inden for 0,008 mm, og forspændingsgraden kan tilpasses efter behov (C1/C2/C3), der opfylder højpræcisionspositioneringsbehovene for CNC-præcisionsbearbejdning såsom fremstilling af støbe- og rumfremstilling af dele.

3. Slidstyrke og holdbarhed: Efter overfladeforstærkningsbehandling når overfladens hårdhed HRC 52-58, slidstyrken er 60% højere end den for almindelige trapezmøtrikker, og levetiden kan nå mere end 6 år under normal brug og regelmæssig vedligeholdelse, tilpasset højfrekvente driftsegenskaber for CNC-maskiner.

4. Installationskompatibilitet: Produktet vedtager standardiseret flangedesign, som er kompatibelt med de fleste CNC-maskinfremføringsmekanismer, og kan installeres og udskiftes direkte uden at ændre den originale udstyrsstruktur, hvilket forbedrer installationseffektiviteten og reducerer udstyrsnedetid.

Maitus kernestyrke i CNC-møtrikfremstilling

1. Professionelt R&D-team: Udstyret med 10 senior tekniske ingeniører med mere end 10 års erfaring i CNC-transmissionskomponenter, med fokus på R&D og optimering af trapezformet anti-backlash-teknologi, mestring af kerneteknologier såsom modifikation af tandprofiler og præcisions-preload-kalibrering og løbende forbedring af produkttilpasningsevnen til CNC-maskiner.

2. Streng kvalitetskontrolsystem: Med 10 professionelle produktionslinjer, avancerede trådvalsemaskiner, højpræcisions CNC drejebænke og dedikerede præcisionstestværksteder, gennemgår hver Anti-Backlash trapezformet møtrik til CNC-maskine streng gevindpræcisionsdetektion, tilbageslagstest og slidtest, før de forlader fabrikken, med en kvalifikationsrate på 100%.

3. Rig tilpasningserfaring: Efter at have produceret mere end 16.000 typer præcisionstransmissionskomponenter, har vi akkumuleret rig tilpasningserfaring for CNC maskinspecifikke møtrikker, som kan tilpasses i henhold til de specifikke modeller af CNC drejebænke, fræsemaskiner og graveringsmaskiner, samt gevindtyper og præcisionskrav.

4. Autoritativ kvalifikationscertificering: Bestået ISO 9001 kvalitetsstyringssystemcertificering, med en række relaterede patenter, der betjener mere end 5.000 indenlandske og udenlandske kunder, herunder mange kendte CNC-maskineproducenter, og produkterne har været meget anerkendte i branchen.

Tilpasningsproces & fuld-proces service

1. Kravkommunikation: Vores professionelle tekniske team giver en-til-en konsultation, forstår din CNC-maskinemodel, krav til bearbejdningsnøjagtighed, belastningsparametre og installationsplads, og giver professionelle tekniske forslag og produktløsninger.

2. Tilpasningsdesign & prøveforsøgsproduktion: I henhold til den bekræftede efterspørgsel færdiggør vi 2D/3D-tegningsdesign, vælger passende materialer og præload-kvalitet, udfører prøveforsøgsproduktion og udfører præcisionstestning for at sikre, at prøven opfylder dine krav før masseproduktion.

3. Emballage- og transportgaranti: Vedtag fugtsikker, støvtæt og anti-kollisionsemballage, og samarbejde med professionelle logistikvirksomheder for at sikre, at produkterne ikke beskadiges under transporten, og at produktets ydeevne ikke påvirkes.

4. Effektiv leveringsforpligtelse: Standardmodeller egnet til almindelige CNC-maskiner er på lager, med en leveringstid på 2-5 arbejdsdage; tilpassede produkter leveres inden for 8-15 arbejdsdage, hvilket effektivt forkorter din udstyrsvedligeholdelse og opgraderingscyklus.

5. Eftersalgssupportservice: Giver 24-måneders kvalitetsgarantiperiode, professionelle teknikere yder installationsvejledning på stedet, fejlfinding og vedligeholdelsestjenester for bulkordrer og løser rettidigt forskellige problemer, der opstår i produktbrug, hvilket sikrer stabil drift af dit CNC-udstyr.

Brugsvejledning og daglige vedligeholdelsestips

1. Installationsforberedelse: Rengør møtrikkens gevindoverflade og den matchende trapezformede skrue med højrent alkohol og fnugfri klud for at fjerne støv- og oliepletter, sikre tæt gevindindgreb og undgå præcisionsreduktion forårsaget af urenheder.

2. Regelmæssig inspektion: Det anbefales at kontrollere gevindindgrebsstatus, slør og slidgrad hver 4. måned (juster i henhold til driftsfrekvensen for CNC-maskiner). Hvis der konstateres unormalt slid eller øget tilbageslag, kræves rettidig vedligeholdelse eller udskiftning for at undgå at påvirke bearbejdningsnøjagtigheden.

3. Opbevaringskrav: Opbevares i et rent, tørt og ventileret miljø (temperatur 8-22℃, luftfugtighed ≤35%), undgå kontakt med ætsende stoffer, skærevæske og metalspåner, og forhindre gevindkorrosion og strukturelle skader.

4. Forholdsregler ved brug: Undgå overdreven belastning og stød under driften af ​​CNC-maskiner, og adskil ikke møtrikken efter ønske, for ikke at beskadige gevindstrukturen og forspændingskalibreringseffekten, hvilket sikrer den langsigtede stabile drift af Anti-Backlash Trapezmøtrik til CNC-maskine.

Gældende CNC-udstyr og scenarier

1. CNC-drejebænke: Gælder for værktøjsstøttefremføringsmekanismen og spindelpositioneringsmekanismen på CNC-drejebænke, hvilket eliminerer slør i tovejsbevægelser, sikrer stabil og nøjagtig værktøjsfremføring, reducerer bearbejdningsfejl og forbedrer overfladefinishen af ​​drejede dele.

2. CNC-fræsemaskiner: Anvendes i arbejdsbordføde- og spindelløftemekanismerne på lodrette og horisontale CNC-fræsemaskiner, hvilket sikrer højpræcisionspositionering under kompleks kurveinterpolation og mikrofremføring, tilpasset behovene for præcisionsfremstilling af forme og bearbejdning af rumfartsdele.

3. CNC graverings- og fræsemaskiner: Velegnet til X/Y/Z-aksens transmissionsmekanismer i CNC-graverings- og fræsemaskiner, med høj positionsrepeterbarhed og glat transmission, hvilket sikrer præcisionen og effektiviteten af ​​fingravering og fræsning og tilpasning til behandlingen af ​​små og præcise dele.

4. Andet præcisions-CNC-udstyr: Gælder for CNC-boremaskiner, CNC-slibemaskiner, EDM-maskiner og andet præcisions-CNC-udstyr, der giver pålidelig anti-backlash transmissionsstøtte til lineære bevægelsesmekanismer, hvilket sikrer stabilitet og nøjagtighed af bearbejdningsoperationer.

FAQ og teknisk support

1. Hvad er forskellen mellem denne anti-backlash trapez-møtrik og den fjederbelastede anti-backlash-møtrik til CNC-maskiner? Dette produkt vedtager et integreret trapezformet gevind + præcisionsforspændingskalibreringsdesign uden yderligere fjedermekanismer, som har enklere struktur, stærkere pålidelighed og længere levetid og er mere velegnet til CNC-maskiner, der kræver langvarig kontinuerlig drift og høj stivhedstransmission.

2. Kan produktets forspændingsgrad justeres i overensstemmelse med kravene til CNC-bearbejdningsnøjagtighed? Ja, vi kan levere præload grade-tilpasning (C1/C2/C3) i henhold til din CNC-bearbejdningsnøjagtighed og belastningskrav, realisere den optimale balance mellem positioneringspræcision og transmissionsmoment og undgå overdreven drejningsmomentstigning.

3. Hvad er fordelen ved tandprofilmodifikationsteknologi, der anvendes af dit produkt? Tandprofilmodifikationsteknologien kan effektivt løse problemerne med trådstop og unormal støj forårsaget af unøjagtig tandprofilbehandling, reducere friktionskoefficienten, forbedre transmissionens glathed og reducere energiforbruget af CNC-motorer og samtidig sikre præcision.

4. Hvordan sikres konsistensen af ​​produktpræcision i bulkordrer? Vi er afhængige af selvudviklet ERP-system og streng kvalitetskontrolproces, og hver batch af Anti-Backlash trapezformet møtrik til CNC-maskine gennemgår ensartet præcisionstest og forspændingskalibrering, hvilket sikrer, at præcisionen af ​​hver møtrik er konsistent, og ydeevnen af ​​den 1000. møtrik er den samme som den første.

5. Leverer du eftersalgsvedligeholdelsestjenester til bulkordrer? Ja, vi giver 24 måneders kvalitetsgarantiperiode. For bulkordrer sender vi professionelle teknikere til at give installation, fejlfinding og vedligeholdelsesvejledning på stedet og løse dine brugsproblemer rettidigt for at sikre stabil drift af dit CNC-udstyr.

6. Kan produktet matches med den eksisterende trapezformede skrue på vores CNC-maskine? Ja, vi kan tilpasse gevindspecifikationen, indvendig diameter og flangestørrelse på møtrikken i henhold til parametrene for din eksisterende trapezformede skrue, hvilket sikrer direkte matchning og installation uden at ændre den originale udstyrsstruktur.
