Hvordan kan ultrapræcision lineære guider forbedre nøjagtighed, stabilitet og pålidelighed i moderne bevægelsessystemer

Artikeloversigt: Ultra præcision lineære guiderer afgørende for bevægelsessystemer, der kræver usædvanlig nøjagtig positionering, jævn vandring, høj stivhed og langsigtet repeterbarhed. Fra halvlederudstyr og præcisionsværktøjsmaskiner til robotteknologi og medicinsk udstyr kan den rigtige lineære guide direkte påvirke bearbejdningskvalitet, udstyrsstabilitet og driftsomkostninger. Denne artikel forklarer, hvordan ultrapræcisionsføringer fungerer, hvilke specifikationer der betyder mest, hvordan præcisionskvaliteter sammenlignes, og hvad købere bør overveje, når de vælger en pålidelig løsning fra en professionel producent som f.eks.Maitu.

Indholdsfortegnelse

• Hvorfor er ultrapræcision lineære guider vigtige?
• Hvilke tekniske egenskaber definerer en højtydende lineær guide?
• Hvordan påvirker præcisionsgrader og -tolerancer ydeevnen?
• Hvilke materialer og overfladebehandlinger understøtter langsigtet nøjagtighed?
• Hvor er ultrapræcision lineære guider almindeligt anvendt?
• Hvordan skal du vælge den rigtige lineære guide?
• Hvilken kvalitetskontrol skal købere forvente?
• Ofte stillede spørgsmål
• Afsluttende tanker

Hvorfor er ultrapræcision lineære guider vigtige?

I moderne automatisering handler lineær bevægelse ikke længere blot om at flytte en komponent fra punkt A til punkt B. Halvlederfremstilling, præcisionsinspektion, CNC-bearbejdning, robotteknologi og medicinsk udstyr kræver ofte gentagelig bevægelse med ekstremt små afvigelser. I disse applikationer kan selv nogle få mikrometers geometriske fejl påvirke produktkvaliteten, samlingsnøjagtigheden eller måleresultaterne.

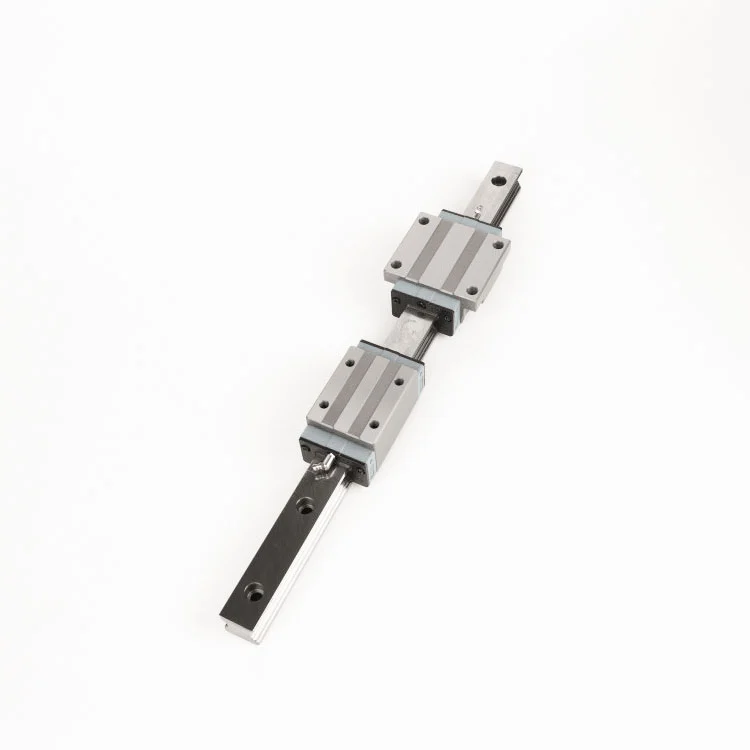

Ultra præcision lineære guider giver en kontrolleret rullende bevægelsesgrænseflade mellem en styreskinne og vogn. Deres optimerede løbebanegeometri, omhyggeligt jordede monteringsoverflader og kontrollerede fremstillingstolerancer hjælper med at minimere uønskede vibrationer, positionsvariationer og mekaniske spil.

Maitu udvikler lineære bevægelsesprodukter til krævende industrielle applikationer og har mere end 12 års erfaring i fremstilling af præcisionskomponenter og relaterede løsninger. Dens ultrapræcisionsføringer er designet omkring stivhed, dimensionskonsistens, belastningsydelse og langsigtet pålidelighed, hvilket gør dem velegnede til systemer, hvor almindelige lineære føringer muligvis ikke giver tilstrækkelig nøjagtighed.

Værdien af ​​en ultra-præcisionsguide er derfor ikke begrænset til dens dimensionelle tolerance. Det er kombinationen af ​​geometrisk nøjagtighed, materialeegenskaber, forspændingsadfærd, installationskvalitet, smøring, tætning og kvalitetsinspektion, der bestemmer den virkelige bevægelsesydelse.

Hvilke tekniske egenskaber definerer en højtydende lineær guide?

En præcision lineær guide bør vurderes som en komplet bevægelseskomponent snarere end ved et enkelt nøjagtighedstal. Flere tekniske egenskaber arbejder sammen for at bestemme dens ydeevne.

Fire-punkts kontakt og belastningsfordeling

En optimeret løbebanestruktur kan fordele påførte belastninger på tværs af flere kontaktpunkter. Dette hjælper guiden til at håndtere radiale kræfter, sidekræfter og momentbelastninger mere effektivt, især i multi-akset udstyr.

Præcisionsjordede overflader

Jordløbsbaner og monteringsoverflader bidrager til en jævnere vognvandring og forbedret dimensionskonsistens. Maitu specificerer jordløbebaner med en overfladefinish på ca. Ra 0,4-0,8 μm for sin ultrapræcisionsserie.

Høj stivhed

Stivhed bliver især vigtig, når styret understøtter tungt værktøj, skærekræfter, inspektionsmoduler eller fleraksede mekanismer. En stiv føringsvej kan hjælpe med at reducere deformation og opretholde positionsstabilitet under arbejdsbelastning.

Pålidelig tætning og smøring

Forurening er et stort problem i lineære bevægelsessystemer. Integrerede multi-labyrint tætninger kan hjælpe med at forhindre forurenende stoffer i at nå de rullende elementer og løbebaner. Valgfri smøreløsninger kan yderligere reducere vedligeholdelseskravene under længerevarende drift.

• Stabil og jævn lineær bevægelse
• Høj belastning og momentbelastningsevne
• Reduceret vibration under rejsen
• Kontrolleret montering og kørselsnøjagtighed
• Beskyttelse mod støv og eksterne forurenende stoffer
• Længere vedligeholdelsesintervaller, når de er korrekt smurt

Hvordan påvirker præcisionsgrader og -tolerancer ydeevnen?

Præcisionsgrad bestemmer, hvor stramt kritiske dimensioner og geometriske karakteristika kontrolleres. For applikationer, der involverer flere parallelle skinner eller koordinerede akser, er sammenhæng mellem føringsveje særlig vigtig, fordi små dimensionsforskelle kan ophobes under installation og drift.

For eksempel giver Maitus produktionsdata flere præcisionskvaliteter, herunder N, H, P, SP og UP. UP-klassen repræsenterer den højeste præcisionskategori i det listede område.

Bemærk: De viste værdier er produktionsparametre for højde- og breddetillæg (△H og △W) og bør evalueres sammen med den specifikke guidekonfiguration og anvendelseskrav.

For systemer, der kræver synkroniseret bevægelse, kan valg af en højere præcisionskvalitet give større dimensionskonsistens. Den højeste karakter er dog ikke automatisk det bedste valg for hver maskine. Købere bør balancere påkrævet nøjagtighed, belastning, skinnelængde, installationsforhold, driftsmiljø og samlede projektomkostninger.

Hvilke materialer og overfladebehandlinger understøtter langsigtet nøjagtighed?

Materialevalg påvirker direkte hårdhed, slidstyrke, dimensionsstabilitet og levetid. Chrombærende stål med højt kulstofindhold, såsom SUJ2-ækvivalent materiale, bruges i vid udstrækning til krævende rullende kontaktkomponenter, fordi det kan opnå høj hårdhed efter passende varmebehandling.

Maitu's ultra-præcision lineære styreserie bruger krombærende stål med højt kulstofindhold med en specificeret hårdhed på ca. 58-62 HRC. Præcisionslebne løbebaner og kontrolleret varmebehandling hjælper med at skabe en stabil kontaktflade til kontinuerlig drift.

Afhængigt af påføringsmiljøet kan overfladebehandlinger også overvejes. Sort oxid og strømløs nikkelbelægning kan give yderligere overfladebeskyttelse og kan være nyttige, når korrosionsbestandighed eller miljømæssig holdbarhed er en vigtig overvejelse.

• Grundmateriale:Kromlejestål med højt kulstofindhold
• Hårdhed:Cirka 58–62 HRC
• Raceway finish:Ca. Ra 0,4–0,8 μm
• Valgfri beskyttelse:Sort oxid eller strømløs nikkelbelægning

Hvor er ultrapræcision lineære guider almindeligt anvendt?

Jo strammere bevægelseskravene er, jo større er den potentielle værdi af en højpræcisionsføring. Disse komponenter er især relevante, når udstyr skal opretholde gentagelig positionering, mens det håndterer kontinuerlig bevægelse eller eksterne belastninger.

Halvlederudstyr

Waferhåndtering, inspektion, dispensering og emballeringsudstyr kan kræve meget kontrolleret bevægelse. Stabil lineær føring hjælper positioneringssystemer med at bevare repeterbarheden og reducere uønskede vibrationer.

Præcise værktøjsmaskiner

CNC og andet højnøjagtigt bearbejdningsudstyr afhænger af stive bevægelseskomponenter for at understøtte skærenøjagtighed og gentagelig værktøjspositionering.

Industriel robotik

Lineære akser brugt med robotsystemer kan opleve skiftende belastninger og komplekse bevægelsesmønstre. Stærk momentbelastningskapacitet kan hjælpe med at opretholde stabiliteten i multi-akse konfigurationer.

Præcisionsmåleinstrumenter

Måleudstyr er særligt følsomt over for mekaniske afvigelser. Jævn bevægelse og kontrollerede geometriske tolerancer kan hjælpe med at reducere mekaniske kilder til målefejl.

Medicinsk udstyr

Medicinsk fremstilling og præcisionsinstrumenter kræver ofte pålidelig positionering, kontrolleret bevægelse og passende overfladebeskyttelse. Valg af guide bør tage hensyn til både mekanisk ydeevne og miljøkrav.

Hvordan skal du vælge den rigtige lineære guide?

At vælge en føringsvej udelukkende baseret på dens annoncerede præcisionsklasse kan føre til et uegnet design. En bedre tilgang er at evaluere det komplette driftsmiljø og de mekaniske krav.

1. Bestem den nødvendige positioneringsnøjagtighed:Definer målnøjagtigheden, repeterbarheden og den tilladte geometriske afvigelse.
2. Beregn statiske og dynamiske belastninger:Overvej nyttelast, acceleration, skærekraft, momentbelastninger og lastfordeling.
3. Tjek skinnelængde:Længere skinner kan have forskellige tolerancekrav, så længde og præcisionsgrad bør vurderes sammen.
4. Vurder miljøforhold:Overvej støv, fugt, temperatur, ætsende stoffer og krav til renrum.
5. Vælg passende smøring:Korrekt smøring er afgørende for at reducere friktionen og understøtte ensartet rullepræstation.
6. Bekræft installationens nøjagtighed:Selv en meget præcis føring kan ikke kompensere for en forkert bearbejdet eller dårligt justeret monteringsflade.
7. Anmod om kontroldokumentation:Tekniske inspektionsrapporter giver nyttig dokumentation for, at de leverede komponenter opfylder de aftalte specifikationer.

For projekter med krævende krav bør ingeniører også overveje vognkonfiguration, forspænding, monteringsmetode, skinneparallelisme, drev-system-interaktion og forventet servicecyklus, før de færdiggør specifikationen.

Hvilken kvalitetskontrol skal købere forvente?

Præcisionskomponenter kræver målbar kvalitetskontrol frem for visuel inspektion alene. En professionel leverandør bør have processer, der dækker råmaterialer, varmebehandling, slibning, dimensionskontrol, driftsydelse og slutinspektion.

Maitu oplyser, at dens fremstillingsproces bruger ERP-baseret kvalitetssporbarhed fra lager af chrombærende stål med højt kulstofindhold gennem varmebehandling, præcisionsslibning og slutinspektion. Dens føringsveje udsættes også for profilprojektion, støjevaluering og belastningsverifikation, med inspektionsdokumentation til rådighed for ordrer.

Denne tilgang er vigtig for OEM'er og ingeniørteams, fordi sporbare inspektionsdata kan understøtte indgående kvalitetskontrol, projektdokumentation og langsigtede vedligeholdelsesbeslutninger.

Maitu rapporterer også mere end 16.000 specifikationer af præcisions blyskruer og lineære komponenter udviklet siden Suzhou-driften startede sammen med erfaring med at betjene mere end 5.000 globale kunder. Dets produktionsressourcer omfatter faciliteter i Suzhou og Dongguan, der understøtter både krav til små mængder og større produktionsordrer.

Ofte stillede spørgsmål

Hvad er ultrapræcision lineære guider?

Ultra præcision lineære guider er lineære bevægelseskomponenter med høj nøjagtighed designet til applikationer, der kræver kontrolleret positionering, jævn vandring, høj stivhed og ensartede geometriske tolerancer. De er almindeligt anvendt i halvlederudstyr, præcisionsværktøjsmaskiner, robotteknologi, måleudstyr og medicinsk fremstilling.

Hvad adskiller UP-grade lineære guider fra standardkvaliteter?

UP-grade føringsveje er fremstillet med snævrere dimensionsforhold end standardkvaliteter. For eksempel viser Maitus anførte produktionsparametre et △H og △W-tillæg på 2 μm for UP-grade skinner med længder op til 500 mm. Den faktiske egnethed af en kvalitet afhænger af det komplette maskindesign og den nødvendige nøjagtighed.

Hvilket materiale bruges almindeligvis til lineære føringer med høj præcision?

Chrombærende stål med højt kulstofindhold er almindeligvis valgt til krævende lineære bevægelsesapplikationer, fordi det kan opnå høj hårdhed og slidstyrke efter varmebehandling. Maitu specificerer SUJ2-ækvivalent materiale med en hårdhed på ca. 58–62 HRC for sin ultrapræcisionsserie.

Hvordan kan levetiden for lineær guide forbedres?

Korrekt installation, passende forspænding, passende smøring, kontamineringskontrol, korrekt belastningsfordeling og regelmæssig inspektion bidrager alt sammen til levetiden. Forseglede føringsveje og passende overfladebehandlinger kan give yderligere beskyttelse i udfordrende driftsmiljøer.

Er ultrapræcisionsguider egnede til renrums- eller halvlederapplikationer?

De kan være egnede, når kravene til styrekonfiguration, smøring, tætning, overfladebehandling og renlighed er korrekt afstemt med applikationen. For følsomme miljøer bør købere diskutere krav til materiale, belægning, smøring, partikelkontrol og inspektion med leverandøren før bestilling.

Afsluttende tanker

Ultra præcision lineære guider spiller en afgørende rolle i applikationer, hvor bevægelsesnøjagtighed, stivhed, repeterbarhed og pålidelighed direkte påvirker udstyrets ydeevne. At vælge den rigtige løsning kræver mere end at sammenligne nominelle præcisionskvaliteter. Materialekvalitet, løbebanefinish, belastningsfordeling, tætning, smøring, installationsforhold, inspektionsprocedurer og anvendelseskrav bør alt sammen overvejes.

Med mere end 12 års erfaring i præcision lineær bevægelsesteknologi, en bred produktportefølje, detaljerede produktionsparametre og sporbare kvalitetskontrolprocesser, leverer Maitu lineære guideløsninger til krævende industrielle applikationer. Hvis du evaluerer guideways til CNC-udstyr, halvledermaskineri, robotteknologi, præcisionsmåling eller medicinsk fremstilling, kan du lære mere om Ultra Precision Linear Guides ogkontakt osfor at diskutere din nøjagtighed, belastning, skinnelængde, miljø- og tilpasningskrav.
