Støtteenhed fast og understøttet side

Maitu's Support Unit Fixed and Supported Side er præcisionskonstrueret og fås primært i to forskellige typer: den faste side og den understøttede side, hver designet til at opfylde specifikke mekaniske funktioner i et system. Konfigurationen af støtteenheder er et grundlæggende aspekt i enhver blyskruesamling, afgørende for at sikre driftsstabilitet og opnå præcis lineær bevægelse.

Send forespørgsel

Produkt beskrivelse

Det afgørende træk ved støtteenhedens faste og understøttede side fra Maitu-fabrikken er dens evne til at begrænse bevægelse i både aksial og radial retning. Det inkorporerer typisk et matchet par vinkelkontaktlejer eller et dybt rillekugleleje kombineret med et trykleje, som tilsammen optager både radiale belastninger og trykbelastninger fra skruen. Denne konfiguration er konstrueret til at give stiv aksial fiksering, hvilket gør den til en uundværlig komponent til applikationer, der kræver højpræcisionspositionering og transmission af betydelige tovejs trykkræfter.

Omvendt er understøtningsenhedens faste og understøttede side kendetegnet ved sin kapacitet til at tillade aksial svævning, mens den giver radial støtte. Det anvender normalt et enkelt dybt rillekugleleje eller en radial bøsning, som tillader skrueakslen at udvide eller trække sig frit sammen i aksial retning på grund af termiske ændringer. Dette specifikke design er afgørende for at kompensere for termisk forlængelse i lange skruesamlinger, hvilket forhindrer farlige indre spændinger, binding og potentiel systemfejl.

Valget mellem en fast og en understøttet side er dog ikke blot et valg, men en systematisk designbeslutning. En forkert konfiguration kan føre til reduceret nøjagtighed, overdreven støj og for tidlig lejefejl. Således er den korrekte parring og præcise justering af disse enheder lige så kritisk som selve skruen for integriteten af hele bevægelsessystemet.

Vi er interesserede i at levere integrerede skrue- og støtteenhedsløsninger. Vores støtteenhed faste og understøttede side er konstrueret til at matche specifikationerne for vores trapez- og ACME-skruer.

Produktionsparametre

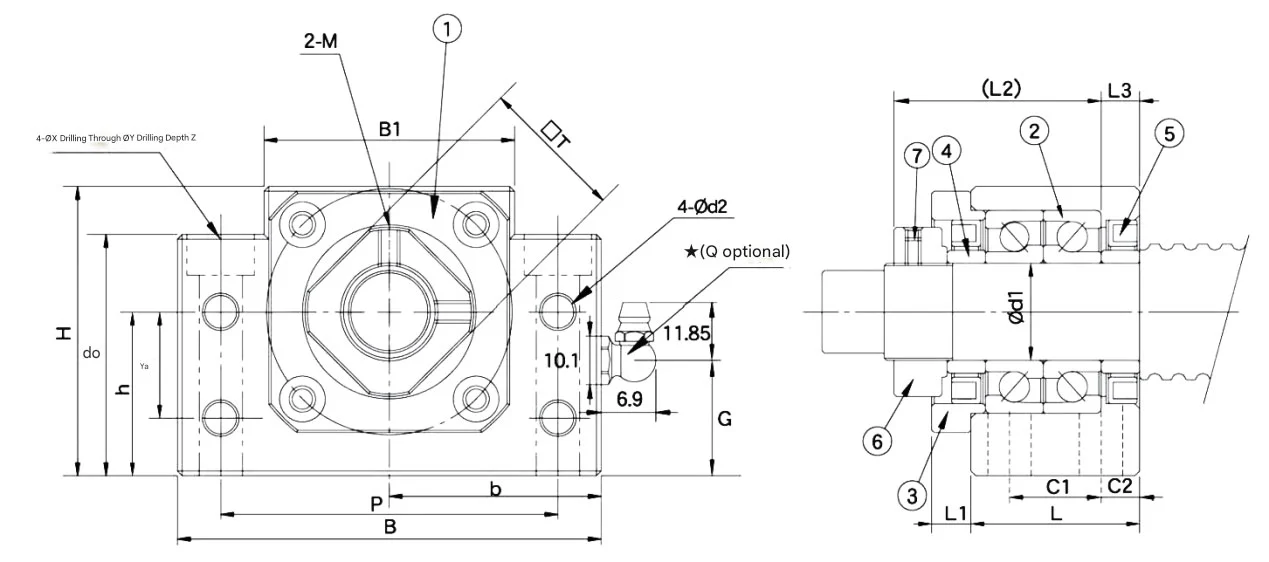

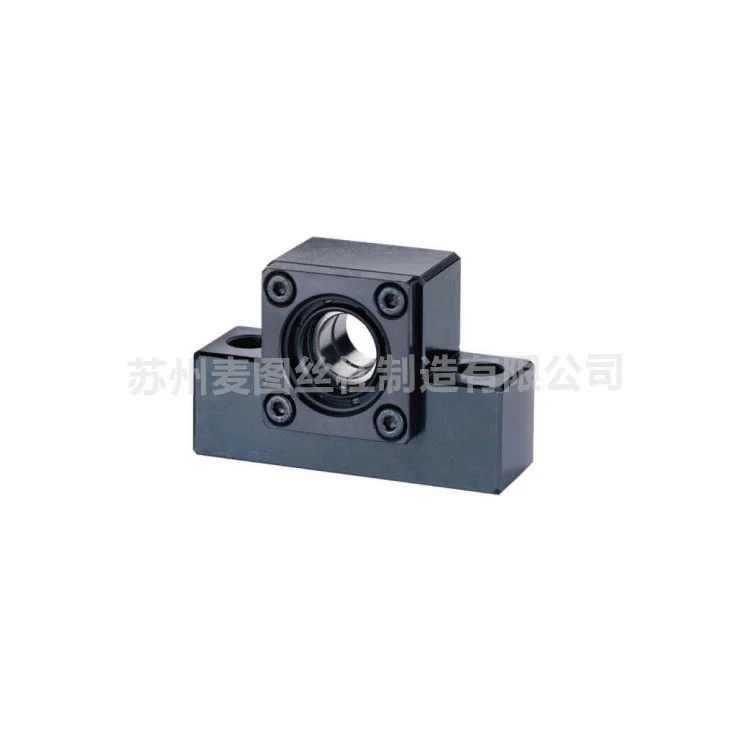

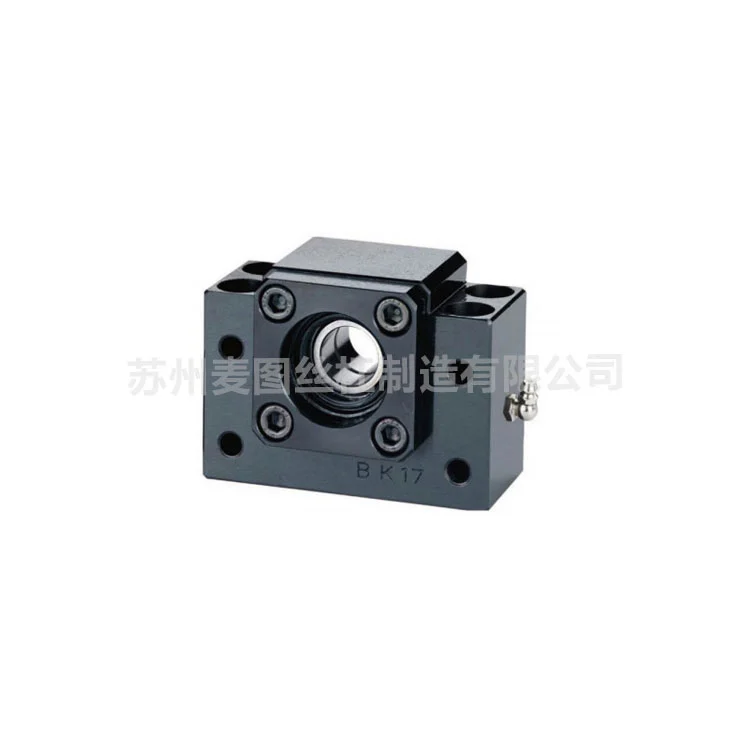

Supportenhed MBK-serien med fast side

Model	Diameter	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

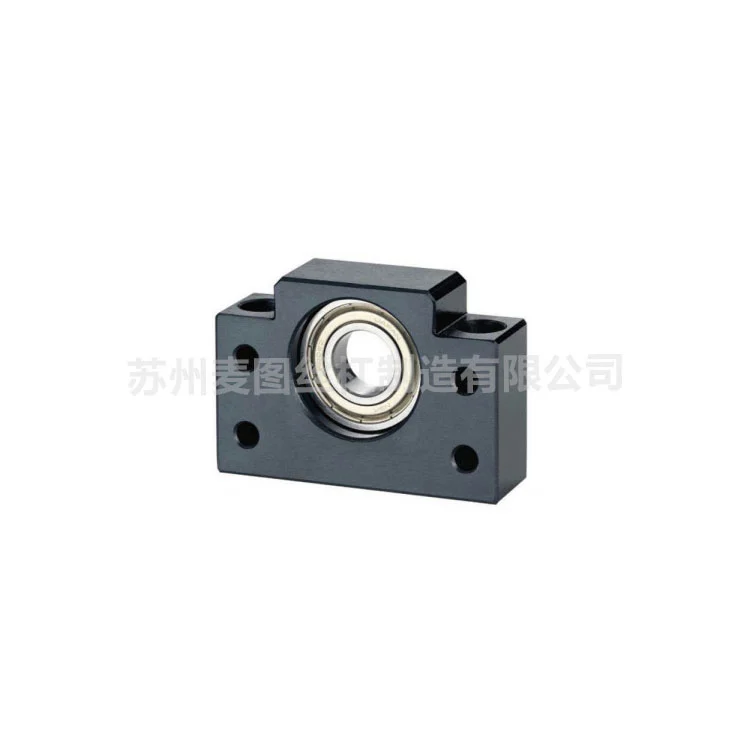

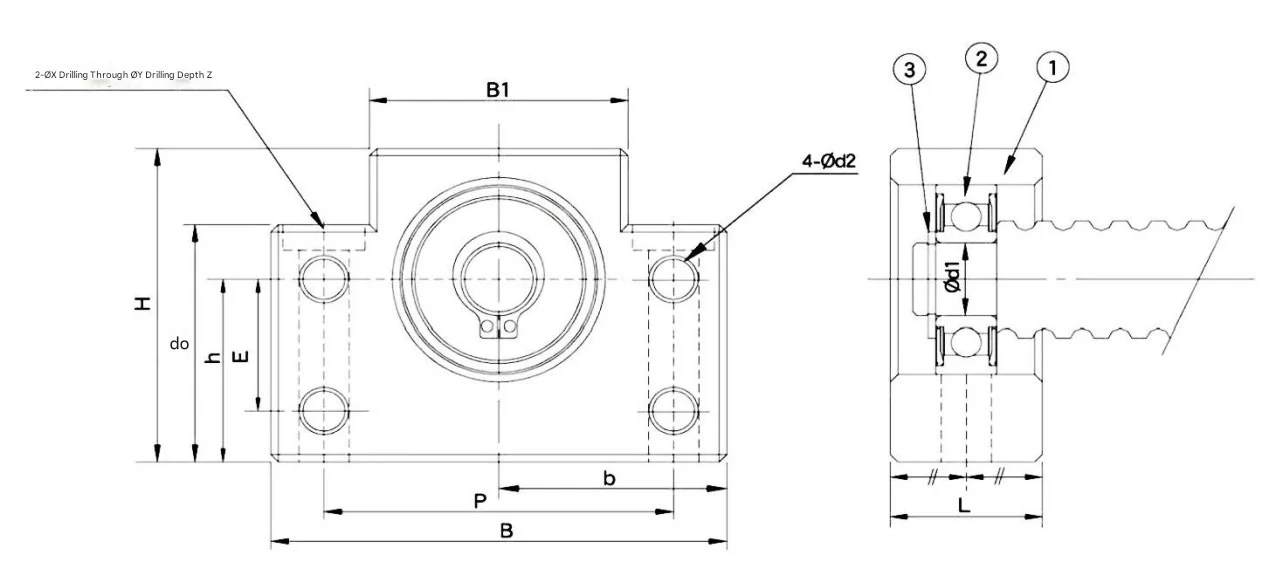

Support Unit Support Side MBF Series

Model	Diameter	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

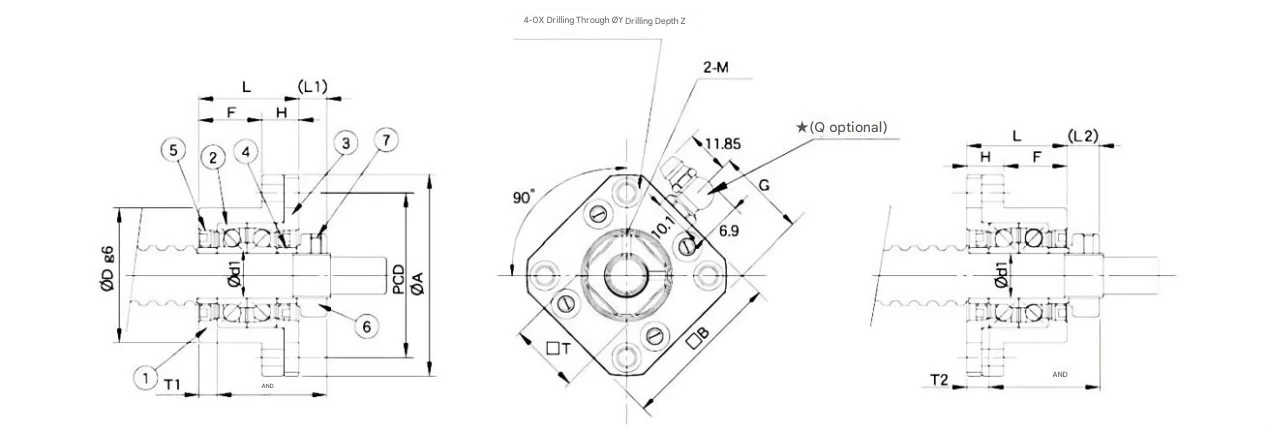

Supportenhed MFK-serien med fast side

Model	Diameter	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

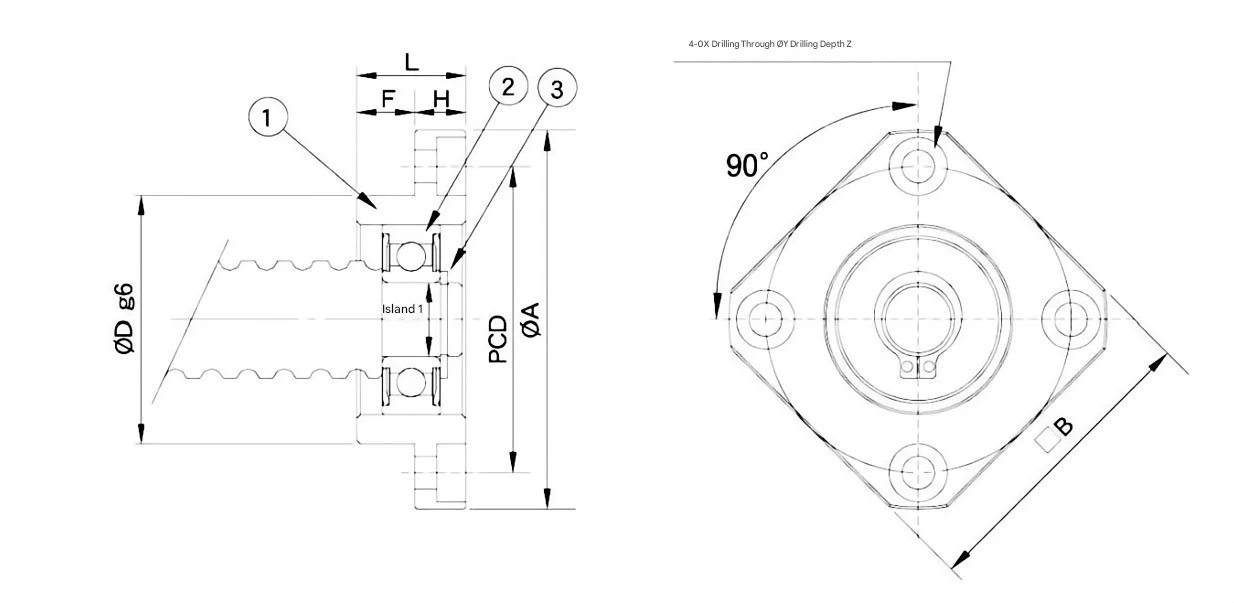

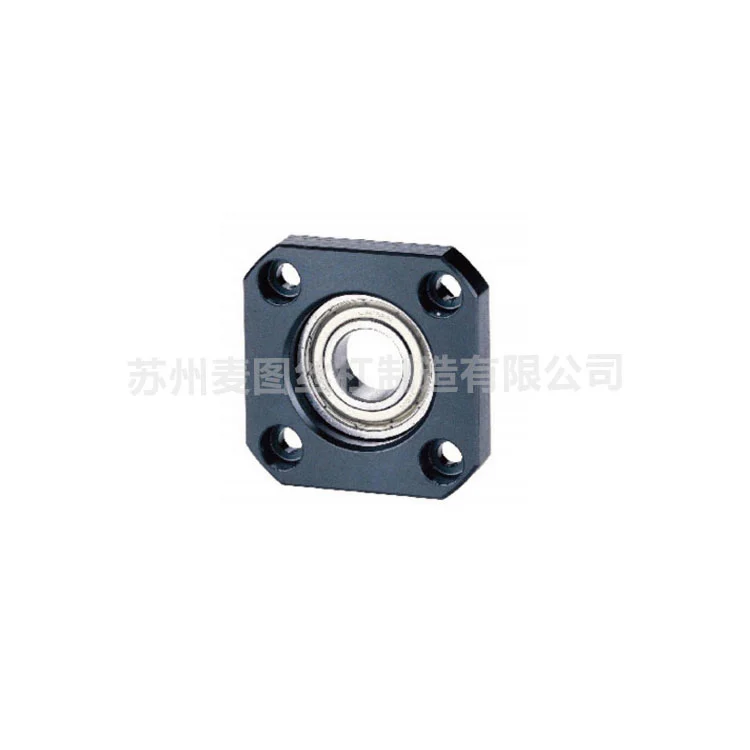

Support Unit Support Side MEF Series

Model	Diameter	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Hvorfor vælge Maitu-produkter?

Systematisk bevægelsesintegritet

Vi sælger ikke kun dele; vi leverer integrerede bevægelsesløsninger. Vores faste og understøttede enheder er konstrueret til perfekt at matche vores trapez- og ACME-skruespecifikationer, hvilket eliminerer justeringsfejl og sikrer hele dit transmissionssystems strukturelle integritet.

Avanceret termisk kompensationsdesign

Vores "Supported Side" enheder er specielt designet til at tillade aksialt flyde. Ved at tillade skrueakslen at udvide sig eller trække sig frit sammen under temperaturudsving, forhindrer vores design interne spændinger og binding, som er de førende årsager til for tidlig systemfejl i lange skruesamlinger.

Bi-direktionel belastning med høj stivhed

Til præcis positionering inkorporerer vores "Fixed Side" enheder højkvalitets vinkelkontaktlejer. Denne konfiguration giver overlegen aksial og radial begrænsning og absorberer betydelige bi-direktionelle trykkræfter for at opretholde præcision selv under tunge industrielle belastninger.

12+ års produktionsekspertise

Med en arv, der stammer fra Shanghai Yingqi og et årti med uafhængig fremstilling i Suzhou, bringer Maitu dyb domæneoplevelse. Vores ISO 9001-certificerede facilitet bruger et selvudviklet ERP-system til at overvåge hvert trin i produktionen, hvilket sikrer, at hver supportenhed overholder strenge industrielle tolerancer.

Dokumenteret ydeevne og tilpasning

Med over 80.000 enheder leveret til globale kunder tilbyder vi en dokumenteret track record. Uanset om du har brug for standard kulstofstål eller specialiserede materialer som rustfrit stål eller bronze, kan vores team på 10 ingeniører tilpasse støtteenheden, så den passer til dine specifikke miljømæssige og mekaniske krav.

FAQ

Hvordan vælger man korrekt Support Unit Fixed and Supported Side?

En standard højpræcisionsopsætning kræver en fast side (for at låse skruen aksialt og håndtere trykbelastninger) og en understøttet side (for at give radial støtte og samtidig tillade termisk udvidelse). Vores ingeniørteam kan hjælpe dig med at bestemme den specifikke lejekonfiguration (f.eks. vinkelkontakt vs. dyb rille) baseret på dine krav til lastretning og hastighed.

Er dine støtteenheder kompatible med både trapez- og ACME-skruer?

Ja. Vi har specialiseret os i integrerede løsninger. Vores støtteenheder er specielt bearbejdet til at matche endetappens dimensioner på vores 30° trapezformede og 29° ACME skruer. Dette sikrer en sømløs pasform, hvilket reducerer vibrationer og støj under højhastighedsdrift.

Hvilke foranstaltninger træffer Maitu for at sikre holdbarheden af lejerne i disse enheder?

Vi anvender strenge kvalitetskontrolprocedurer, herunder præcis slibning af husboringer og udvælgelse af chrombærende stål med højt kulstofindhold. Vores enheder er samlet i kontrollerede miljøer for at forhindre kontaminering, hvilket sikrer, at smøremidlet og tætningerne giver vedligeholdelsesfri ydeevne i længere intervaller.

Kan du levere støtteenheder til tilpassede akseldiametre og specielle materialer?

Absolut. Mens vi tilbyder en bred vifte af standardspecifikationer, er vores fabrik udstyret med CNC drejebænke og højpræcisionsbearbejdningscentre til at håndtere tilpassede designs. Vi kan fremstille enheder ved hjælp af forskellige materialer - inklusive rustfrit stål til korrosive miljøer - baseret på dine specifikke tegninger og tekniske noter.
