Hvordan bruges den trapezformede Acme-skrue på tværs af industrielle bevægelsessystemer?

Artikel abstrakt

Acme trapezformede skruerspiller en afgørende rolle i lineær bevægelsestransmission på tværs af industriel automation, mekanisk udstyr og præcisionspositioneringssystemer. Denne artikel giver en detaljeret, teknisk funderet forklaring på, hvordan Acme Trapez-skruer er struktureret, specificeret og anvendt i virkelige ingeniørmiljøer. Diskussionen centrerer sig om designprincipper, dimensionelle parametre, belastningsadfærd, materialemuligheder, fremstillingsstandarder og langsigtede udviklingsretninger. Ofte stillede tekniske spørgsmål behandles i et kortfattet spørgsmål-og-svar-format for at afklare almindelige tekniske problemer. Indholdet er struktureret til at opfylde professionelle læsevaner og globale søgemaskineoptimeringsstandarder.

Indholdsfortegnelse

• 1. Hvordan aktiverer en Acme trapezskrue lineær bevægelse?
• 2. Hvordan er Acme trapezformede skruer specificeret og konstrueret?
• 3. Hvordan fungerer Acme trapezformede skruer i praktiske applikationer?
• 4. Hvordan vil Acme trapezformede skruer udvikle sig i fremtidige bevægelsessystemer?

1. Hvordan aktiverer en Acme trapezskrue lineær bevægelse?

En Acme trapezformet skrue er en kraftoverførselskomponent designet til at konvertere rotationsbevægelse til lineær forskydning gennem en præcist bearbejdet trapezformet gevindprofil. I modsætning til standard fastgørelseselementer er denne skruetype konstrueret til vedvarende aksiale belastninger, forudsigelig bevægelseskontrol og gentagelig positioneringsnøjagtighed. Den trapezformede geometri tilbyder et afbalanceret kompromis mellem mekanisk styrke, fremstillingsevne og effektivitet, hvilket gør den bredt udbredt i både tunge og præcisionsdrevne miljøer.

Gevindvinklen, typisk standardiseret til 29 grader for Acme-profiler eller 30 grader for metriske trapezgevind, giver mulighed for stabil kontakt mellem skruen og den tilhørende møtrik. Denne geometri reducerer radial spænding, samtidig med at der opretholdes tilstrækkelig overfladekontaktareal til at fordele belastninger jævnt. Som følge heraf vælges Acme trapezformede skruer almindeligvis, hvor slørkontrol, moderat effektivitet og mekaniske selvlåsende egenskaber er påkrævet.

Fra et teknisk perspektiv opnås lineær bevægelse, da drejningsmoment påført skrueakslen tvinger møtrikken til at bevæge sig langs gevindledningen. Tonehøjden og ledningen bestemmer direkte rejsehastighed, opløsning og belastningsadfærd. Disse parametre er nøje udvalgt baseret på systemkrav såsom slaglængde, driftscyklus og miljøeksponering.

2. Hvordan er Acme trapezformede skruer specificeret og konstrueret?

Nøjagtige specifikationer er afgørende for at sikre, at en Acme trapezskrue yder pålideligt i hele dens levetid. Parametre er defineret i henhold til internationale standarder såsom ANSI B1.5 eller DIN 103, afhængigt af regionale og applikationskrav. Følgende tabel skitserer almindeligt refererede tekniske parametre, der bruges af ingeniører under udvælgelse og design.

Tekniske overvejelser omfatter også overfladefinish, varmebehandling og smørekompatibilitet. Jordskruer er valgt for højere positioneringsnøjagtighed, mens rullede skruer foretrækkes for omkostningseffektivitet og forbedret udmattelsesstyrke. Udvælgelsesprocessen integrerer mekaniske beregninger, miljømæssige begrænsninger og langsigtet vedligeholdelsesplanlægning.

3. Hvordan fungerer Acme trapezformede skruer i praktiske applikationer?

I industrielle miljøer bruges Acme trapezformede skruer på tværs af værktøjsmaskiner, løftesystemer, ventilaktuatorer, pakkeudstyr og automatiserede samlebånd. Deres iboende selvlåsende adfærd gør dem velegnede til lodret lastholder uden yderligere bremsemekanismer. Denne egenskab forenkler systemdesignet og øger samtidig driftssikkerheden.

De følgende ofte stillede spørgsmål omhandler almindelige tekniske problemer, der opstår under specifikation og drift.

Q: Hvordan varierer belastningskapaciteten med skruens diameter?
A: Belastningskapaciteten øges ikke-lineært med skruediameteren på grund af større tværsnitsareal og forbedret modstand mod knæk. Ingeniører skal evaluere både aksiale spændingsgrænser og kritiske knæklængde for at sikre sikker drift under trykbelastninger.

Q: Hvordan styres tilbageslag i Acme Trapezformede skruesystemer?
A: Sløret reduceres almindeligvis ved brug af delte møtrikker, møtrikker mod slør eller forspændte dobbeltmøtrikker. Materialeparring og kontrollerede fremstillingstolerancer bidrager yderligere til stabil positioneringsnøjagtighed.

Q: Hvordan påvirker smøring levetiden?
A: Korrekt smøring minimerer friktionsslid mellem skruen og møtrikken, reducerer driftstemperaturen og forlænger serviceintervallerne. Valg af smøremiddel afhænger af hastighed, belastning og miljøeksponering såsom støv eller fugt.

Ydeevnekonsistens påvirkes også af justeringens nøjagtighed og monteringsstivhed. Forskydning introducerer ujævn trådkontakt, accelererer lokalt slid og reducerer bevægelsesglatheden. Som sådan er integration på systemniveau lige så kritisk som specifikation på komponentniveau.

4. Hvordan vil Acme trapezformede skruer udvikle sig i fremtidige bevægelsessystemer?

Da automationssystemer kræver højere pålidelighed og lavere vedligeholdelse, fortsætter Acme Trapezformede skruer med at udvikle sig gennem materialevidenskabelige fremskridt og præcisionsfremstillingsteknikker. Forbedrede legeringssammensætninger, overfladebelægninger og kompositmøtrikmaterialer forlænger driftslevetiden, mens friktionskoefficienterne reduceres.

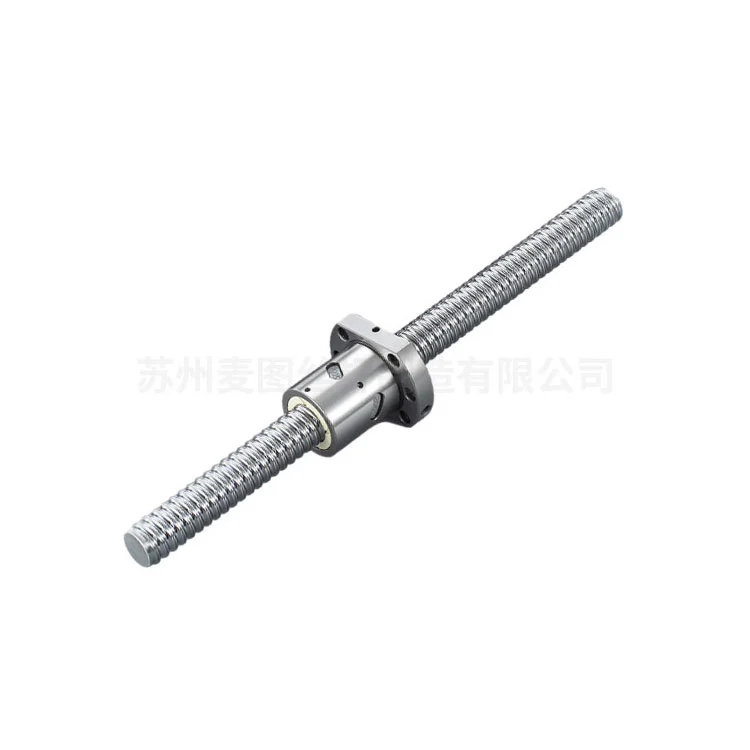

Digitale fremstillings- og CNC-slibeteknologier muliggør snævrere tolerancer og mere ensartet gevindgeometri. Disse udviklinger understøtter integration i semi-automatiserede og smarte mekaniske systemer, hvor forudsigelig lineær bevægelse fortsat er afgørende. Mens alternative teknologier såsom kugleskruer dominerer højhastighedsapplikationer, bevarer trapezformede skruer relevans, hvor robusthed, omkostningskontrol og selvlåsende ydeevne er prioriteret.

I denne sammenhæng spiller producenter med dyb ingeniørekspertise og vertikale produktionskapaciteter en stadig vigtigere rolle i at understøtte tilpassede specifikationer og stabile forsyningskæder.

Suzhou Maitufortsætter med at fokusere på præcisionskonstruerede Acme Trapezformede skrueløsninger, der stemmer overens med udviklende industrielle standarder og applikationskrav. Gennem materialeoptimering, processtyring og applikationsdrevet design understøtter brandet bevægelsessystemer, der kræver pålidelighed og langsigtet værdi.

For detaljeret teknisk høring, tilpassede specifikationer eller applikationsspecifikke anbefalinger opfordres interesserede parter tilkontakt osat diskutere projektkrav og tekniske mål.
