Hvordan leverer en trapezformet skrue en jævn lineær bevægelse i rigtige maskiner?

Disposition

• Identificer den reelle fejltilstand (drift, tilbageslag, binding, slid, støj, varme).
• Forstå hvorforTrapezformet skrueprofil balancerer belastningskapacitet, fremstillingsevne og stabilitet.
• Vælg bly, diameter og endestøtte for at kontrollere hastighed, stivhed og piskning.
• Vælg møtrikdesign og materiale til at håndtere friktion, kontaminering og vedligeholdelsesgrænser.
• Valider med en kort tjekliste, så produktionsdele matcher prototyper.

Smertepunkterne, der bliver ved med at dukke op

Købere starter sjældent med at sige "Jeg har brug for enTrapezformet skrue." De starter med hovedpine: løftesøjlen glider ned et par millimeter natten over, den lineære glide kan ikke gentage en position, eller møtrikken bliver varm og begynder at hvine. Her er de mest almindelige problemer - og hvad de normalt peger på.

• Tilbagekørsel eller lastdrift:Du stopper motoren, men belastningen kryber. Dette kan ske, når bly er for aggressivt, friktionen er for lav, eller systemet har vibrationer/påvirkning. Mange trapezformede systemer kan modstå tilbagekørsel, men det er ikke automatisk - geometri betyder noget.
• Modreaktion, der ødelægger positionering:Du vender retningen og intet bevæger sig et øjeblik. Det "døde bånd" kan være forskellen mellem glat automatisering og et produkt, der føles billigt.
• Binding og ujævn bevægelse:Skruen føles glat i hånden, men binder under montering. Fejljustering, utilstrækkelig endestøtte, eller et nøddemateriale, der ikke tåler kantbelastning, er ofte den egentlige synder.
• Hurtig slid og sort støv:Tørløb med det forkerte materialepar kan slides hurtigt, især ved forurening. Nogle gange eksisterer smøring - men det er den forkerte type, påført inkonsekvent eller bliver vasket væk.
• Støj og varme ved hastighed:Højere omdrejninger øger friktionsopvarmningen og kan føre til vibrationer eller piskning. En blyskrue, der fungerer ved 100 rpm, kan fejle ved 1.000 rpm uden redesign.

Hvad en trapezformet skrue egentlig er

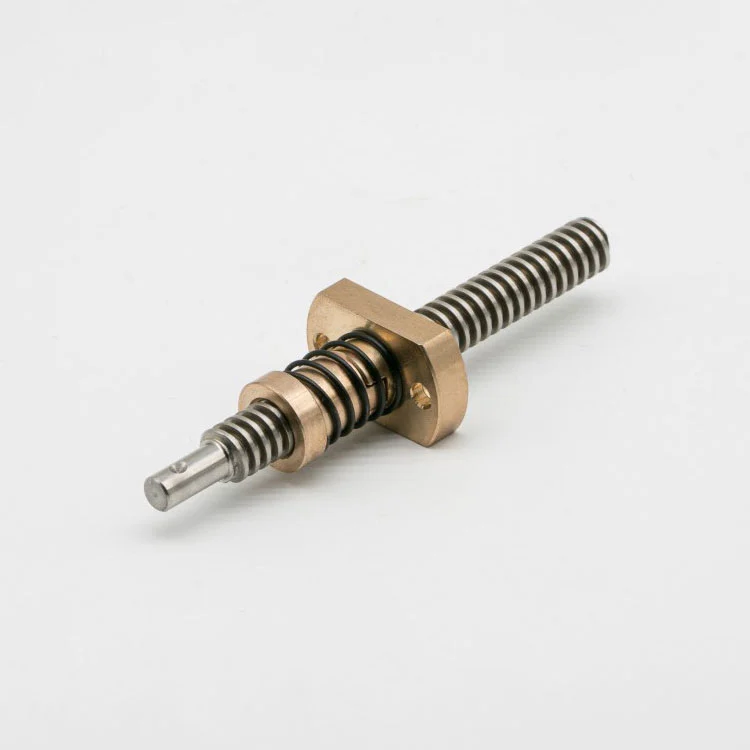

A Trapezformet skrueer en kraftskrue med en trapezformet gevindprofil designet til at konvertere roterende bevægelse til lineær bevægelse. Sammenlignet med kugleskruer bytter den typisk effektivitet for enkelhed, robusthed og lettere lastholder. Den handel kan være præcis, hvad du ønsker i løfte-, fastspændings-, justerings- eller bevægelsessystemer, hvor "bliver, hvor du sætter den" betyder mere end ultra-lav friktion.

Det, der gør det praktisk i industrielle miljøer, er ikke kun trådformen - det er økosystemet: matchende møtrikker (bronze, stål, polymerer), anti-backlash-løsninger, selvsmørende designs og fleksible fremstillingsmetoder. Udført rigtigt, aTrapezformet skruemontering kan være omkostningseffektiv, vedligeholdelsesvenlig og overraskende præcis til mange applikationer.

Grundlæggende udvælgelse, der forhindrer fortrydelse

Hvis du kun husker én ting: Vælg ikke enTrapezformet skruealene efter diameter. Vælg det som et system: bly (eller stigning), længde, møtrikdesign, materialeparring, smøreplan og endestøtte.

• Bly (rejse pr. omdrejning):Større ledning bevæger sig hurtigere, men er mere tilbøjelige til at trække tilbage og generere mere varme ved høj belastning. Mindre bly forbedrer kontrollerbarheden og lastholderen, men reducerer hastigheden.
• Diameter og kernestyrke:Større diameter forbedrer modstanden mod knæk og stivhed, hvilket betyder noget for lange spændvidder og tunge belastninger.
• Ikke-understøttet længde og piskerisiko:Lange skruer ved høje omdrejninger kan piske. Hvis du har brug for fart på en lang længde, skal du muligvis mellemstøtte, forskellige endelejearrangementer eller en anden bevægelsesløsning.
• Driftscyklus:Intermitterende justering (et par sekunder hist og her) er meget forskellig fra kontinuerlig bevægelse. Kontinuerlig drift kræver bedre varmestyring og slidstrategi.
• Miljø:Støv, kølevæske, rengøringsmidler og udendørs korrosion flytter det bedste valg mod forseglet beskyttelse, rustfri materialer eller polymermøtrikker.

Hurtig valg matrix

Brug denne tabel som udgangspunkt for at vælge enTrapezformet skruekonfiguration. Det er ikke en erstatning for tekniske beregninger, men det vil holde dig ude af de mest almindelige fælder.

Nøttetyper og materialer, der faktisk betyder noget

Skruen får opmærksomheden, men møtrikken bestemmer ofte levetid og følelse. For enTrapezformet skruesamling påvirker møtrikvalget: friktion, støj, tilbageslag, forureningstolerance, og hvor tilgivende systemet er over for fejljustering.

• Bronze nødder:Et klassisk valg for belastningskapacitet og forudsigelig slid. Fantastisk, når du kan smøre og holde snavs under kontrol.
• Stålmøtrikker:Stærk, men kan være mindre tilgivende og kan kræve omhyggelig smøring og overfladeparring for at undgå galning.
• Teknisk plast (nylon, POM, PEEK, kompositter):Ofte mere støjsvag og kan køre med minimal smøring. Den rigtige polymer kan klare hårde miljøer; den forkerte polymer kan krybe under belastning eller blødgøres med varme.
• Anti-backlash møtrikker:Designet til at reducere frigang og forbedre retningsændringer. Ideel, når placeringskvalitet betyder mere end ultralavt drejningsmoment.
• Oliefri / selvsmørende møtrikker:Nyttigt, når smøring er upraktisk, uønsket eller let vaskes væk.

Integrationstjekliste: understøtninger, justering, smøring

Selv de bedsteTrapezformet skruevil skuffe, hvis det omkringliggende design er skødesløst. Disse integrationspunkter er, hvor mange projekter stille fejl under skalering fra prototype til produktion.

• Afslut supportstrategi:Definer hvilken ende der er fast, og hvilken der er flydende. Lejevalg påvirker aksialt spil, stivhed og støj.
• Justering og montering:Forskydning øger friktion og slid dramatisk. Brug korrekte huse, bearbejdningsreferencer, og undgå at tvinge møtrikken på plads under montering.
• Smøreplan:Beslut dig tidligt: ​​fedt, olie, tørløbende polymer eller forseglet tilgang. "Vi tilføjer smøring senere" bliver normalt "Vi har ikke designet plads til smøring."
• Beskyttelse mod forurening:Bælge, dæksler, vinduesviskere og placering væk fra spåner og støv kan øge levetiden.
• Termisk adfærd:Højere driftscyklusser genererer varme. Varme ændrer mellemrum, øger slid og kan blødgøre nogle polymerer.
• Bekræftelse af tilbagekørsel:Hvis "skal holde, når strømmen er slukket" er et krav, valider det med reelle belastninger og reelle vibrationer.

Kvalitetsspørgsmål at stille før du køber

Hvis du køber enTrapezformet skrue, er det smarteste træk at stille spørgsmål, der afslører proceskontrol. Prisen er let at sammenligne; konsistens er det ikke. Disse spørgsmål beskytter dig mod ubehagelige overraskelser.

• Hvilke tolerancer kan du holde på blynøjagtighed, rethed og trådform?Spørg efter leverandørens standard- og valgfri kvaliteter.
• Valset eller jordet?Og hvad er inspektionsmetoden for hver batch?
• Hvilke materialepar anbefaler du til min belastning, hastighed og miljø?En god leverandør vil spørge om driftscyklus og forurening.
• Hvordan styrer du tilbageslag?Standardafstand, valgbare pasformer eller anti-backlash-design.
• Hvilke overfladebehandlinger er tilgængelige?Især hvis korrosion eller slid er et problem.
• Kan du levere skrue-og-møtrik-samlinger, der er matchet som et par?Matching reducerer variabilitet og sparer fejlretningstid.
• Hvad har du brug for fra mig for at citere korrekt?Krav til tegninger, slag, belastning, hastighed, montering og "hold position".

Hvor Suzhou Maitu Screw Rod Manufacturing Co., Ltd. kan hjælpe

Hvis du leder efter en leverandør, der kan understøtte både standard og tilpassede konfigurationer,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.fokuserer på trapezformede blyskrueløsninger til lineære bevægelser og automatiseringstilfælde – inklusive muligheder såsom multi-start stilarter, parret skrue-og-møtrik forsyning og flere møtrikmaterialeruter (f.eks. polymerbaserede valg og anti-tilbageslag).

I praksis betyder det, at du kan nærme dig indkøb på en renere måde: i stedet for at vælge en skrue fra et katalog og håbe, at møtrikken opfører sig, kan du specificere præstationsmål og modtage en anbefalet parring. Dette er især nyttigt, når dine begrænsninger inkluderer "ingen smøring", "reduceret tilbageslag", "special bronze" eller "ingeniørplast", eller når dit projekt har brug for gentagne tilpasninger på tværs af varianter.
