Abstrakt
A Trapezformet skruemøtrikser simpelt ud – indtil din maskine begynder at skravle, glide ud af position eller slides langt hurtigere end forventet. Hvis du nogensinde har beskæftiget dig med tilbageslag, der ødelægger repeterbarheden, hvin/støj under belastning, klæbrig bevægelse, hyppig eftersmøring eller skade på gevind fra støv og snavs, grundårsagen er ofte møtrikkens valg (materiale, pasform, geometri og hvordan det er installeret), ikke skruen alene.
Denne vejledning nedbryder de virkelige beslutningspunkter – belastning, hastighed, nøjagtighed, miljø, monteringsstil og vedligeholdelsesforventninger – så du kan vælge en møtrik, der udfører den måde, din applikation har brug for. Du finder også en praktisk sammenligningstabel, installationstips, der forhindrer for tidlig fejl, og en kort FAQ til at hjælpe dig med at skrive en ren, købsklar specifikation.
Disposition
- Almindelige fejltilstande og de smertepunkter, de skaber
- Hvordan en trapezformet møtrik opfører sig sammenlignet med andre bevægelsesmuligheder
- En udvalgstjekliste, du kan bruge, før du afgiver en ordre
- Materiale- og designmuligheder (inklusive anti-backlash og oliefri valg)
- Møtrikformfaktorer og monteringsbegrænsninger
- Installations- og vedligeholdelsesvaner, der forlænger levetiden
- Når tilpassede møtrikker giver mere mening end "tæt nok" standarddele
- FAQ og en hurtig spec-skabelon
Indholdsfortegnelse
- Hvor trapezmøtrikker normalt fejler i rigtige maskiner
- Hvad en trapezformet skruemøtrik faktisk gør i et bevægelsessystem
- En praktisk udvælgelsestjekliste
- Materiale og design muligheder sammenlignet
- Møtrikformer og monteringsmåder
- Tilbageslag, nøjagtighed og repeterbarhed
- Installationstips, der forhindrer tidligt slid
- Vedligeholdelse og livsforlængende vaner
- Når standardmøtrikker ikke virker, og tilpasning betaler sig
- FAQ
Hvor trapezmøtrikker normalt fejler i rigtige maskiner
De fleste købere begynder ikke at handle efter enTrapezformet skruemøtrikfordi de keder sig. De starter, fordi noget gør ondt: skrothastigheden stiger, vedligeholdelsestiden eksploderer, eller bevægelsen "føles forkert". Her er de mest almindelige smertepunkter, og hvad der ligger bag dem.
- Modreaktion, der ødelægger positionering:Møtrik-til-skrue-afstanden er for stor til dine nøjagtighedsbehov, eller designet mangler forspænding. Dette viser sig som tøven, når retningen vendes, inkonsekvent målsøgning eller drift i gentagne cyklusser.
- Støj, vibrationer og "snakken":Ofte forårsaget af fejljustering, sidebelastning, dårlig monteringsstivhed eller en materialeparring, der forstærker friktionen. Nogle gange får skruen skylden, men møtrikken og monteringen er ofte den egentlige synder.
- Hurtigt slid eller gevindskader:Slibestøv, utilstrækkelig smøring, forkert materiale til lasten eller en driftscyklus, der genererer varme. Hvis din møtrik bæres som et viskelæder, kan den udføre jobbet som et leje eller en guide (og det burde den ikke).
- Klæbende eller ujævn bevægelse:Forurening, galning (metal-på-metal-problemer), deformation under belastning eller termiske ekspansionseffekter. Det, der føles som "dårlig bearbejdning", kan simpelthen være et misforhold mellem møtrikmateriale og driftsmiljø.
- For meget vedligeholdelse:Hvis din applikation ikke kan tolerere hyppig gensmøring, vil du have oliefrie/selvsmørende designs eller konstruerede polymerer, der reducerer friktion og tiltrækker mindre affald.
Det vigtigste: at vælge en møtrik handler mindre om at "finde en møtrik, der passer til gevindet" og mere om at matche ydeevneadfærden til dit systems realiteter – lastvej, guider, montering, varme og forurening.
Hvad en trapezformet skruemøtrik faktisk gør i et bevægelsessystem
A Trapezformet skruemøtriker arbejdsgrænsefladen, der konverterer skruens rotation til lineær vandring (eller omvendt). I praksis bliver det også en friktionsgrænseflade, en slidkomponent og - hvis dit design ikke er korrekt understøttet - et "offer" for sidebelastninger.
Trapezformede gevindsystemer er meget udbredte, fordi de er robuste, omkostningseffektive og tolerante over for mange industrielle forhold. Sammenlignet med recirkulerende kugleskruer tilbyder trapezformede systemer typisk højere iboende friktion (hvilket kan være nyttigt til selvlåsende adfærd i nogle vertikale belastninger), men lavere mekanisk effektivitet ved høje hastigheder. Det er ikke "godt" eller "dårligt" - det er en designafvejning.
Hvis din maskine har brug for moderat hastighed, solid belastningskapacitet og ligetil servicevenlighed, er en trapezformet møtrikløsning ofte en fremragende ingeniørvalg – især når du vælger det rigtige materiale, skal du inkludere en tilbageslagsstrategi, når det er nødvendigt, og installere det korrekt.
En praktisk udvælgelsestjekliste
Inden du anmoder om et tilbud eller afgiver en ordre, skal du bruge denne tjekliste. Det forhindrer den mest almindelige (og dyre) mismatch: at købe en møtrik, der "passer" men klarer sig dårligt.
- Belastningstype:kun aksial, eller påfører dit system ved et uheld sidebelastning? (Sidebelastning skal håndteres af styr/lejer.)
- Driftscyklus og hastighed:lejlighedsvis justering, kontinuerlig cykling eller højhastighedskørsel, der opbygger varme?
- Nøjagtighedsbehov:er standard clearance acceptabelt, eller har du brug for en anti-backlash-løsning til ensartet vendingsadfærd?
- Miljø:støv, spåner, fugt, afvaskning, renrumslignende hygiejnekrav, kemikalier eller temperaturudsving?
- Smørepolitik:kan du smøre regelmæssigt, eller har du brug for en let vedligeholdelse/oliefri tilgang?
- Monteringsbegrænsninger:flangemontering, blokmontering, kompakt kuvert eller en bred krop for at modstå rotation?
- Støj og følelse:ønsker du en "stille og jævn" bevægelsesoplevelse (ofte et polymer- eller optimeret kompositvalg)?
- Servicestrategi:ønsker du, at møtrikken skal være den udskiftelige sliddel (almindelig) eller en konstruktion med længere levetid med førsteklasses materialer?
Hvis du kan svare klart på disse punkter, kan din leverandør anbefale den rigtige gevindpasning, møtrikgeometri og materialeparring med langt færre gentagelser.
Materiale og design muligheder sammenlignet
Forskellige møtrikmaterialer opfører sig forskelligt under friktion, varme og forurening. Det bedste valg afhænger af dine reelle driftsforhold, ikke bare "stærkere er bedre." Brug nedenstående tabel som et hurtigt beslutningskort.
| Valgmulighed | Styrker | Bedst til | Pas på |
|---|---|---|---|
| Messing / Bronze | Stabil ydeevne, god slidadfærd, udbredt, forudsigelig bearbejdning | Generel industriel bevægelse, moderate belastninger, dokumenterede langtidsbrug | Har brug for smøring i de fleste applikationer; affald kan fremskynde slid |
| Stål (kulstof / rustfrit) | Høj styrke, stærkt gevindindgreb, korrosionsmuligheder med rustfrit | Højere belastninger, barske mekaniske miljøer, særlige strukturelle behov | Metal-på-metal-friktion kan være støjende; kræver omhyggelig smøring og justering |
| Nylon (f.eks. PA-materialer) | Lav støj, lettere vægt, glattere følelse, god til mange opgaver med moderat belastning | Automationsmoduler, stillere bevægelseskrav, omkostningsfølsomme projekter | Temperatur og luftfugtighed kan påvirke dimensioner; ikke ideel til høj varme |
| POM (acetal) | Lav friktion, god dimensionsstabilitet, ren drift | Lette til mellemstore systemer, applikationer, der kræver jævn bevægelse med mindre smøring | Belastningsgrænser afhænger af design; undgå overdreven varmeopbygning |
| PEEK (højtydende polymer) | Fremragende ydeevne under krævende forhold, stærk, stabil, lang levetid | Højtydende automatisering, specialiserede miljøer, lange serviceintervaller | Højere materialeomkostninger; systemdesign bør begrunde opgraderingen |
| Oliefri / selvsmørende komposit | Reduceret vedligeholdelse, forbedret adfærd, hvor smøring er upraktisk | Støvede/snavsede zoner, steder, hvor fedt tiltrækker forurenende stoffer, udstyr med begrænset adgang | Har stadig brug for korrekt justering; "oliefri" betyder ikke "ignorer inspektion" |
| Anti-backlash design | Forbedrer reverseringsrepeterbarhed, reducerer spil uden for stram pasform | Halvleder-, medicinsk-, måle- og præcisionspositioneringsudstyr | Forspænding kan øge friktionen lidt; vælg baseret på hastighed og drejningsmoment |
Praktisk tip: Når dit miljø er snavset, kan "mere fedt" nogle gange gøre tingene værre ved at fange slibende partikler. I disse tilfælde kan selvsmørende designs eller polymerbaserede muligheder være en smartere vej til længere levetid og mere ensartet bevægelse.
Møtrikformer og monteringsmåder
Selv med det perfekte materiale kan den forkerte geometri forårsage hovedpine under installationen eller føre til rotation, løshed eller dårlig stivhed. Fælles møtrikformfaktorer findes af en grund - hver løser et monteringsproblem.
- Lige (cylindrisk) type:enkel integration, når dit hus allerede understøtter tilpasnings- og antirotationsfunktioner.
- Flange type:let aksial positionering og boltning; nyttigt, når du har brug for hurtig udskiftning og ensartet montering.
- Bloktype:stabil montering, lettere anti-rotationskontrol og venlig til brugerdefinerede maskinrammer.
- Bred type:ekstra kontaktflade og stivhed for visse huse; kan hjælpe med at reducere uønsket drejning.
- Kompakt økonomisk type:pladsbesparende byggerier, hvor kuvertspørgsmål og belastninger er moderate.
Hvis din møtrik er fri til at rotere, vil din akse ikke oversætte korrekt. Sørg altid for, at monteringsdesignet forhindrer møtrikkens rotation, mens skruen holdes på linje med dine lineære guider.
Tilbageslag, nøjagtighed og repeterbarhed
Tilbageslag er den "tabte bevægelse", du føler, når du skifter retning - dit drev drejer, men scenen bevæger sig ikke med det samme. I mange systemer er tilbageslag acceptabelt. I andre – pick-and-place, metrologi, doseringsudstyr, mikropositionering – er det en deal-breaker.
Her er praktiske måder at håndtere tilbageslag uden at skabe nye problemer:

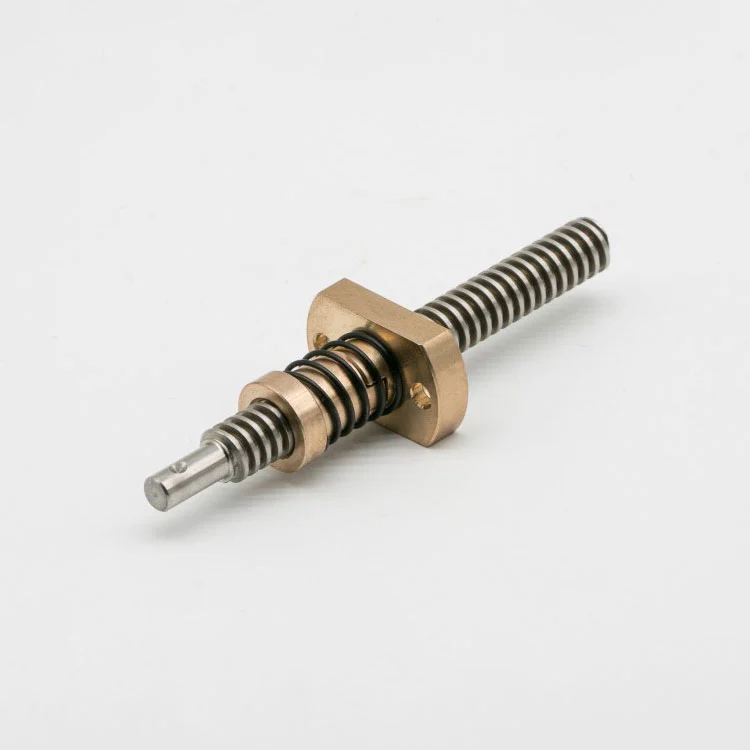

- Brug et anti-backlash møtrik design:et opdelt/forindlæst arrangement kan reducere spil og samtidig holde bevægelsen jævn. Dette er ofte den reneste mulighed for præcisionssystemer.
- Tilpas møtrikken til skruen:gevindprofil, stigning/ledning og pasformsklasse skal være konsistente. "Næsten kompatibel" bliver støjende og slides hurtigt.
- Styr justering og sidebelastning:tilbageslag får skylden for problemer, der faktisk er forårsaget af binding fra fejljustering.
- Bekræft drejningsmomentmargen:reduktion af tilbageslag øger typisk friktionen lidt. Bekræft, at din motor/drev kan klare det uden overophedning.
Hvis dit mål er repeterbarhed, er systemet kun så godt som dets svageste led: møtrikpasning, skruens rethed, styreskinnekvalitet, lejeunderstøtning og monteringsjustering samvirker. Behandl møtrikken som en systemkomponent, ikke en selvstændig vare.
Installationstips, der forhindrer tidligt slid
Mange for tidlige fejl er "installeret i eksistens." En høj kvalitetTrapezformet skruemøtrikkan slides hurtigt, hvis det er forceret for at bekæmpe forskydning eller sidebelastninger. Disse vaner er kedelige - men de sparer dig for måneder.
- Lad guider håndtere sidebelastninger:brug lineære skinner/bøsninger, så skrue-møtrik-parret ser hovedsageligt aksial belastning.
- Hold skruestøtten stiv:ordentlige endelejer reducerer pisk og vibrationer, især ved længere slag.
- Juster før tilspænding:Saml let, bevæg det fulde slag med hånden/lav hastighed, og drej derefter fastgørelserne gradvist.
- Beskyt mod affald:bælge, dæksler og viskere reducerer slibende slid dramatisk i støvede eller spånproducerende miljøer.
- Undlad at overspænde anti-rotationsfunktionerne:at fastspænde et møtrikhus ujævnt kan forvrænge det og skabe binding.
Hvis du føler stramme pletter under rejsen, skal du stoppe og diagnosticere justering - lad være med at "strømme igennem". Gennemstrømning er, hvordan tråde bliver beskadiget, motorer overophedes, og møtrikker bliver den opofrende del for et problem andre steder i aksen.
Vedligeholdelse og livsforlængende vaner
Trapezsystemer kan være langtidsholdbare, når du behandler friktion som en styret variabel snarere end en eftertanke.
- Indstil en realistisk smørerutine:vælg smøremiddeltype baseret på temperatur og forurening, og hold intervallerne konsekvente.
- Rengør før eftersmøring:tilsætning af fedt på korn skaber en slibepasta.
- Undersøg for tidlige symptomer:stigende drejningsmoment, øget støj eller synlig støvophobning er tidlige advarsler.
- Sporcyklusantal:hvis møtrikken er en designet slidkomponent, undgår planlagt udskiftning overraskelser ved nedetid.

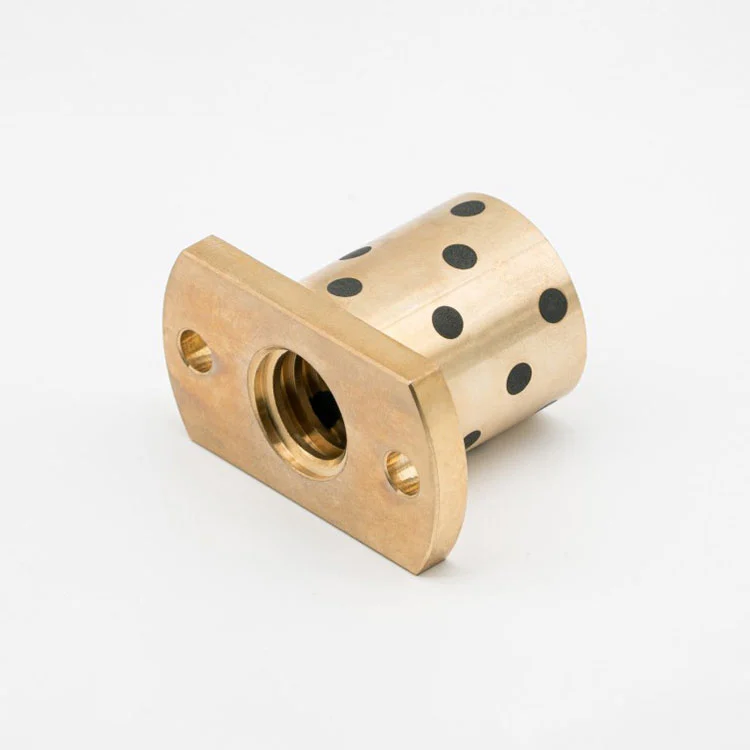

- Brug oliefri/selvsmørende muligheder, hvor det er relevant:især når adgangen er begrænset eller renlighed har betydning.
En simpel vedligeholdelseslog – dato, miljønotater, moment/støjobservationer – fortæller dig ofte mere, end en defekt del nogensinde vil.
Når standardmøtrikker ikke virker, og tilpasning betaler sig
Standardkatalogdele er fantastiske – indtil din monteringsplads er mærkelig, dit miljø er strengt, eller dine krav til nøjagtighed er utilgivelige. Tilpasning er normalt berettiget, når en af disse er sand:
- Du har brug for en specifik møtrikform for at passe til et eksisterende hus (blok, flange, bred krop, kompakt konvolut).
- Du balancerer præcision med glathed og ønsker en skræddersyet tilgang til anti-backlash.
- Du har miljømæssige begrænsninger (hygiejne, lav forureningstolerance, begrænset adgang til smøring).
- Du ønsker en specifik polymerpræstationsprofil (lav friktion, lav støj, stabilitet eller længere serviceintervaller).
- Du har brug for pålideligt gevindindgreb med en målskrue og ønsker kontrolleret matchning frem for gætværk.
Suzhou Maitu Screw Rod Manufacturing Co., Ltd.fokuserer på at matche trapezmøtrikker til reelle anvendelseskrav – inklusive flere møtriktyper, konstruerede polymermuligheder, oliefri løsninger og konfigurationer mod tilbageslag – så møtrikken fungerer sammen med din skrue, dit hus og dit miljø i stedet for at bekæmpe dem.
Hvis du forbereder en købsspecifikation, er her en simpel struktur, du kan sende til en leverandør for at fremskynde udvælgelsen:
- Trådbetegnelse:trapezformet størrelse + bly/pitch + hånd (højre/venstre) + eventuelle specielle profilnoter
- Nødde stil:lige / flange / blok / bred / kompakt + nøglemål + anti-rotationsmetode
- Materiale:messing/bronze/stål/polymer type + miljønoter (støv, afvaskning, temperatur)
- Præstationsmål:tilbageslagsforventning, støjpræference, smørepolitik, driftscyklus
FAQ
Q:Kan jeg udskifte en slidt møtrik uden at skifte skruen?
EN:Ofte ja, men det afhænger af skrueslid. Hvis skruegevindene er synligt slidte, eller aksemomentet er steget betydeligt,
en ny møtrik genopretter muligvis ikke ydeevnen. For kritisk positionering skal du evaluere begge komponenter sammen.
Q:Er en oliefri møtrik virkelig vedligeholdelsesfri?
EN:Oliefri design reducerer smørekravene og hjælper på steder, hvor fedt er upraktisk, men de stadig kræver inspektion.
Justering, forurening og sidebelastning kan forkorte levetiden uanset smørestrategi.
Q:Hvilket materiale er bedst til stille bevægelser?
EN:Mange polymermuligheder (såsom nylon- eller acetalbaserede materialer) kan reducere støj og give en mere jævn følelse.
Til mere krævende forhold kan polymerer med høj ydeevne give bedre stabilitet og længere levetid.
Q:Har jeg altid brug for en anti-backlash møtrik for nøjagtighed?
EN:Ikke altid. Hvis din applikation sjældent vender retningen, eller dit kontrolsystem kompenserer for tilbageslag, kan standardafstanden være i orden.
Hvis reverseringsrepeterbarhed betyder noget, er anti-backlash designs typisk den mest direkte løsning.
Q:Hvorfor slides min møtrik hurtigt, selvom belastningen er "inden for specifikationen"?
EN:De mest almindelige årsager er fejljustering, sidebelastning (styrene gør ikke deres arbejde), forurening og varmeopbygning fra driftscyklus.
Fastsættelse af aksedesignet eller installationen forlænger ofte levetiden mere end at skifte til en "stærkere" møtrik.
Q:Hvilke oplysninger skal jeg sende for hurtigt at få den rigtige anbefaling?
EN:Inkluder gevindstørrelse/-ledning, slaglængde, belastningsretning og størrelse, hastighed/driftscyklus, miljø (støv/vand/kemikalier),
monteringsmåde, og om slørkontrol er påkrævet. Billeder af samlingslokalet hjælper også.
Konklusion
Det rigtigeTrapezformet skruemøtriker ikke kun en gevinddel - det er en præstationsbeslutning, der påvirker støj, nøjagtighed, levetid, og vedligeholdelsesarbejde. Når du matcher materiale, møtrikgeometri, slørstrategi og installationspraksis til dine faktiske driftsforhold, trapezformede systemer kan være bemærkelsesværdigt pålidelige og omkostningseffektive.
Hvis du vil have hjælp til at vælge en standardoption eller skræddersy en møtrik til dit hus, belastning og miljø, så kontaktSuzhou Maitu Screw Rod Manufacturing Co., Ltd.med dine grundlæggende parametre og applikationsbemærkninger—såkontakt osat gøre dine akseproblemer til en stabil, gentagelig bevægelsesløsning.
